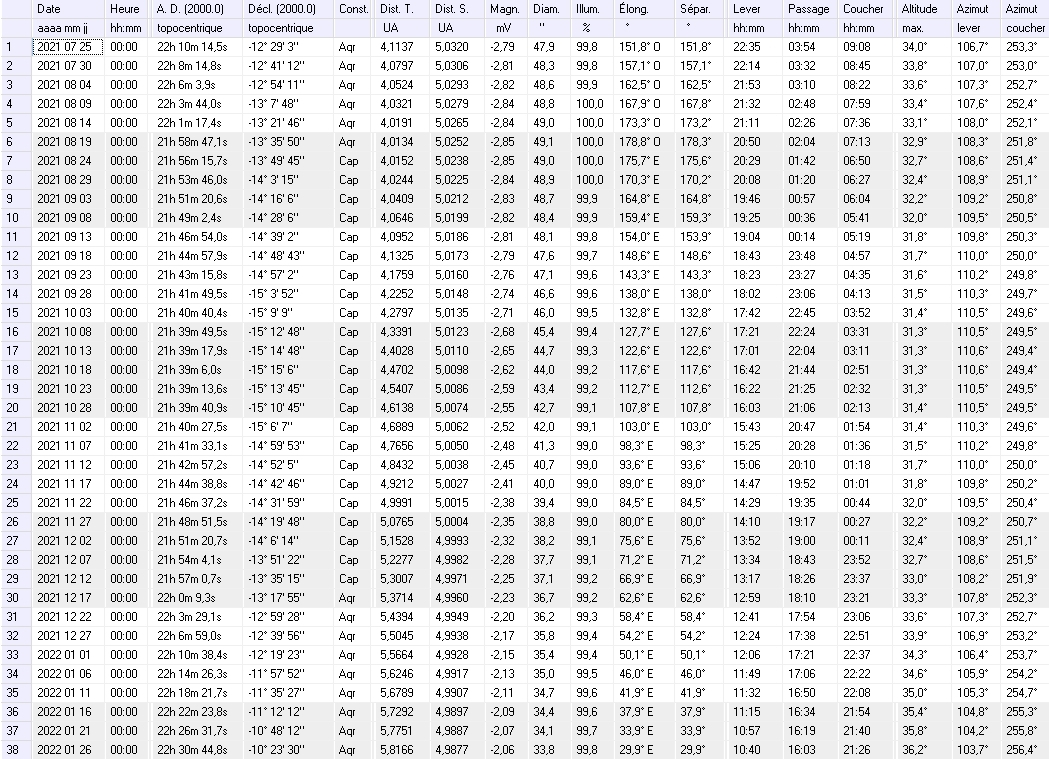

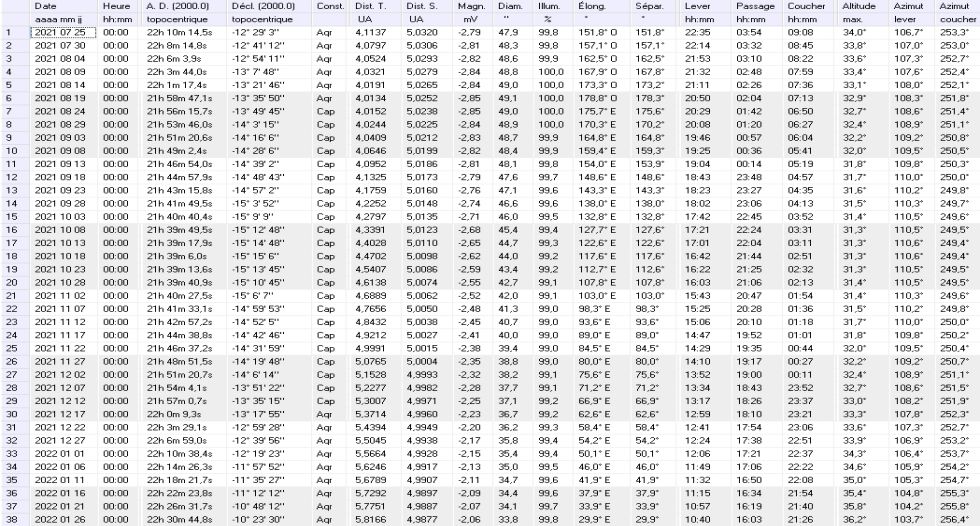

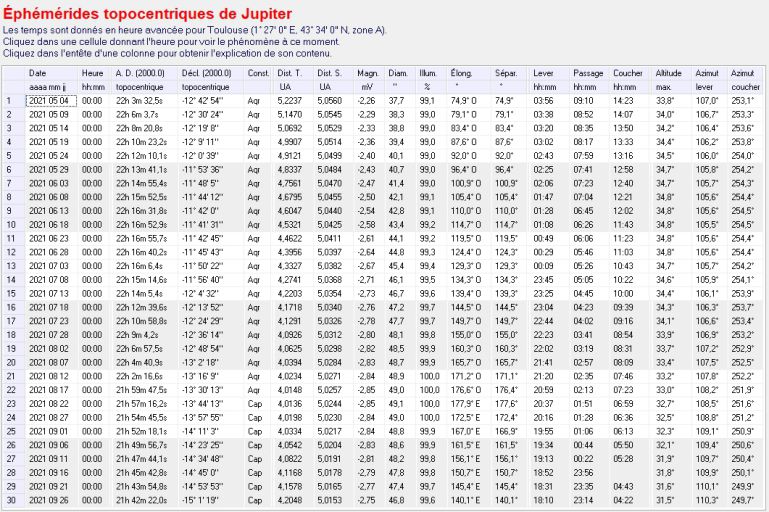

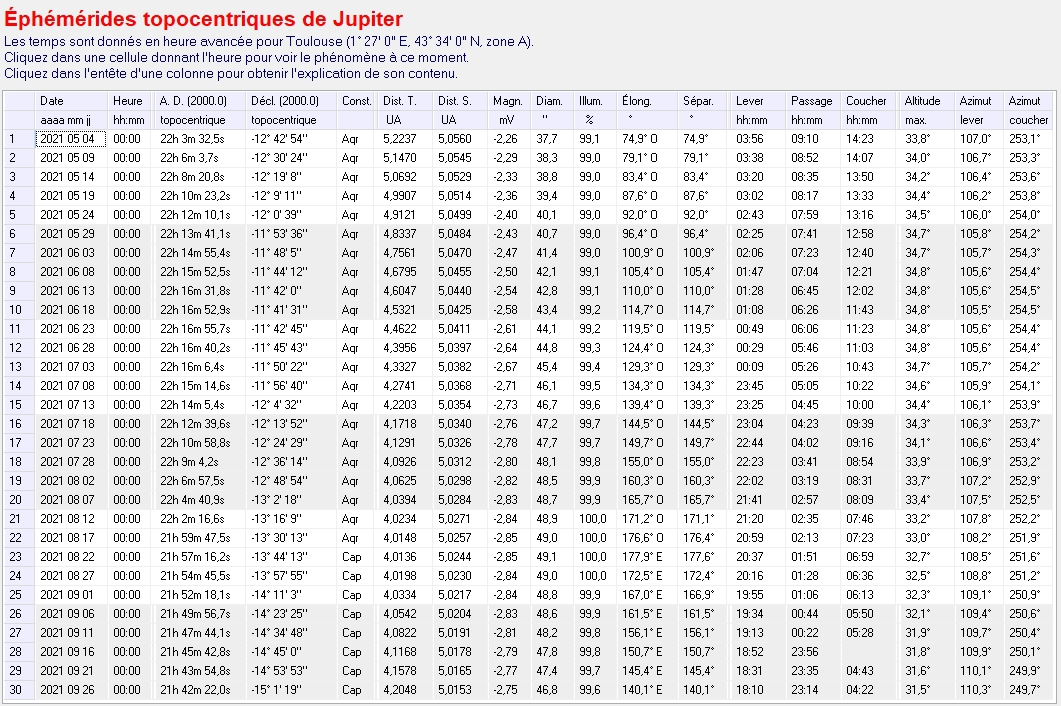

Site d'images astro webcam Techniques AstrophotoLA HAUTEUR DE JUPITER HEMISPHERE NORD L'observation de la planète est peu favorable aux amateurs de l' Hémisphere Nord etant donné la faible hauteur dans le ciel . 2010, 2011, 2012 seront plus favorables
IMAGES DE JUPITER PAR LES AMATEURS, TECHNIQUE, WEBCAM, TRAITEMENTS, PRISE DE VUES Tutorial planetes1- LES CONDITIONS INSTRUMENTALES et ATMOSPHERIQUE Une solution economique pour abriter le telescope pendant la mise en temperature => Mise en temperature du Telescope ainsi que les accessoires utilisés barlow , oculaires, webcam doivent etre à temperature ambiante, compter 1 h pour un tube <100, 2h pour un 200 tube ouvert, 3 h pour un 200 tube fermé, 3h pour un 300 tube ouvert, 4 h pour un tube fermé. Capteur et accessoires propres, le telescope doit etre parfaitement collimaté . Autres infos relatives à la collimation , et techniques diverses
Filtres LRGB Astronomik
Caméra couleur I-NOVA PLA-C 310Kp
Caméra N&B PLA-Mx 310Kp en complement d'une roue à filtres et un jeu de filtres LRVB Astronmik
Roue à filtres manuelle
Roue à filtres pilotée par la caméra I-Nova
Filtres LRGB Astronomik
Caméra couleur I-NOVA PLA-C 310Kp
Caméra N&B PLA-Mx 310Kp en complement d'une roue à filtres et un jeu de filtres LRVB Astronmik
Roue à filtres manuelle
Roue à filtres pilotée par la caméra I-Nova
De nouvelles caméras destinées à l'Astronomie planétaire et particulièrement sensibles à prix abordables viennent de voir le jour : Ces nouvelles cameras sont bien plus performantes que les webcams et vous permettent de réaliser des images d'une grande finesse Un échantillonnage 8 ou 12bits (généralement 8 bits sur la plupart des webcams et autres caméras planétaires concurrentes) Une vitesse de capture sans compression jusqu'à 100 images / seconde sur certains modèles (avec ROI) Des fonctions avancées telles que le binning 2x2 et le fenêtrage (ROI) Un port autoguidage ST4 pour autoguidage , un filetage type "C" , support au pas "Kodak" pour la photo en parallèle, une liaison USB2.0 Des temps de pose de 1/10000s à plusieurs minutes, suite logicielle et des pilotes de qualité compatible Windows XP,Vista,7 (32 et 64bits) Livrées avec : Un adaptateur C mâle vers coulant 31,75mm. Une caméra iNova avec caractéristiques selon modèle (voir tableau ci-dessous) équipée d'un filtre anti-infrarouge un câble USB2.0 pour connexion PC. Un CD-Rom d'installation contenant tous les pilotes et logiciels ainsi qu'une documentation importante Un câble autoguidage type ST4 de 2m , le pack logiciel est complet, intégrant l'application PLxCapture et l'utilitaire de conversion de formats (image et vidéo). Un plugin ASCOM est fourni pour l'utilisation des caméras avec les logiciels tiers tels que PHDGuiding, AstroArt, etc.
3- CHOIX DU F/D , COMMENT CALCULER SA FOCALE Determiner le F/D par la formule : F/D= 2T/A avec T la taille des pixels en microns (5,6µ pour une SPC900NC) et A la longueur d'ondes en microns 0,6µ pour le visible Theoriquement pour une vesta ou SPC le F/D optimal se situe entre 18.7 et 22.4 , mais il est possible selon la qualité du ciel de : -quand la turbu est moyenne images decentes F/D 25 max barlow x2 televue + filtre IRCut + webcam => F/D = 20 -quand la turbu est faible images bonnes F/D 25 à 35 max Pour un 203 : barlow x3 televue + filtre IRCut + webcam => F/D = 30 , barlow x2 televue + filtre IRCut + webcam => F/D = 20 d'autres montages sont possibles, webcam derriere un oculaire , tube allonge , pour calculer sa focale selon son montage sur ce site 4- DUREE D'ACQUISITION : elle ne doit pas depasser un certain temps compte tenu de la vitesse de rotation de la planète Pour un 115 mm => Pouvoir separateur : 1.04" , durée d'acquisition max : 130s , deplacement apparent d'un detail 0,52" Pour un 150 mm => Pouvoir separateur : 0.80" , durée d'acquisition max : 100s , deplacement apparent d'un detail 0,40" Pour un 200 mm => Pouvoir separateur : 0.60" , durée d'acquisition max : 075s , deplacement apparent d'un detail 0,30" Pour un 300 mm => Pouvoir separateur : 0.40" , durée d'acquisition max : 050s , deplacement apparent d'un detail 0,20" Pour un 115 mm => Pouvoir separateur : 0.30" , durée d'acquisition max : 038s , deplacement apparent d'un detail 0,15" Durée valable dans des conditions exceptionnelles turbulence très faible ces valeurs pourront etre multipliées par 2 dans des conditions standards Le traitement de vos images peut etre réalisé a l'aide des logiciels IRIS ou REGISTAX , vous trouverez un tutorial planetaire ou IRIS et REGISTAX Vous pouvez proposer vos images, si elles sont de bonne qualité , aux scientifiques qui étudient l'atmosphere jovienne Pour finir quelques images réalisées par des astronomes amateurs : vous pouvez laisser ici vos commentaires =>>>>
2- PREPARER SA SEANCE D'OBSERVATION : Regarder le seeing (possibilité d'enregister sa ville ), Attention il y a un bug dans le programme Météoblue, la ville doit apparaitre sur la carte, representée par un point rouge sur la carte, sinon recommencer. Vous obtenez ceci : il faut que les 3 premieres lignes soient bleues ( 0 sans nuages) high = haut , mid=milieu, low=bas les 2 lignes seeing index 1 et index 2 soient a 5 toutse verte . et le seeing arcsecond au plus bas. Preferer le matin moins de turbulences Pour le 19 Juin 2009 00 TU c 'est top ! cela reste des estimations mais cela permet de choisir vos soirées !! a completer par les previsions meteo
TUTORIAL POUR L'OBSERVATION DE JUPITER PAR LES ASTRONOMES AMATEURS DE L'HEMISPHERE NORD A LA WEBCAM ASTRO, TUTO, TUTORIAUX IRIS, REGISTAX L'observation de la planète Jupiter est une des activités les plus passionantes pour un astronome amateur. Les mouvements de son atmosphere en perpetuel changement , sa vitesse de rotation très rapide, la danse de ces satellites, occultations, ombres projetée permettent à l'observateur amateur d' en suivre les évolutions en temps réel . Un telescope ou une lunette de petit diametre permettent d'identifier les bandes equatoriales , la grande tache rouge, et les satellites.Avec un telescope de plus grande ouverture (200 mm) , il est possible d'obtenir des images plus detaillées de la planète et de participer à l'étude de son atmosphère Nous allons voir quelles sont les conditions et les techniques pour obtenir des images detaillées de la planète Jupiter à l'aide d'un telescope
Portail d ASTRONOMIE
ASTROPLANETES
LES MISSIONS VERS MERCURE MESSENGER VENUS VENUS EXPRESS VERS LA LUNE AGUYA SELENE PROGRAMME APOLLO MARS MARS ROVERS CARTES DE MARS SONDE PHOENIX JUPITER JUNO SATURNE SITE OFFICIEL NASA SITE CICLOPS SITE PGP ASTRO CENTRES SPATIAUX KOUROU EUROPE Ariane, Histoire de la fusée française MINOR PLANETS NEW HORIZON PLUTON MISSION ROSETTA MISSIONS VOYAGER TROUVER UNE MISSION LE SOLEIL SOHO HINODE ULYSSES STEREO TOUS LES SATELLITES FORUM PREVISIONS Prévisions météo Prévisions seeing Météo solaire Pollution lumineuse EPHEMERIDES Ephémérides chaque jour Ephémérides Iphone Ipad mobile Evènements en images Eclipses de Lune en 2012 Eclipses de soleil en 2012 Fin du monde 21 decembre 2012 Transit Venus 06/06/2012 ACTUALITES Les dernières news News Iphone Ipad mobile Agenda astronomie Les news sur votre site Programmes TV astro Archives Fin du Monde 21-12-2012 DEBUTER Débuter Forums d'astronomie Webastro Astrosurf Futura-sciences Astronamis Astroquebec Partenaires Astroshop Teleskop-service M42 Optics telescope à 100€ telescope entre 100 et 200€ telescope entre 200 et 300 € 200 SCT Goto à 2000€ Les magasins d 'astronomie du monde entier Tutoriels débutants Les bases pour utiliser son instrument TECHNIQUES ASTRO Louer un telescope Planètes à la webcam La lune à la webcam Vénus à la webcam Mars à la webcam Jupiter à la webcam Saturne à la webcam Taches solaires à la webcam Dessin astronomique Capturer l' ISS Utilisation du matériel Astrophotographie Filtres interférentiels en Astrophoto Tutoriel LRGB ciel profond Tutoriel LRGB planètes DECOUVRIR LES CARTES Cartes du ciel Carte google sky , moon, Mars Formations Astronomie en ligne Notions de base en astronomie Notions d' astrophysique Bien utiliser son télécope Lunettes telescopes et accessoires Animation 3D interactive Système solaire Hubble space télescope Le Systeme solaire Visite de la Lune Google Moon Taille du systeme solaire Découvrir les planètes Parcs astronomiques Cité de L' Espace Toulouse Festival d' astronomie Fleurance Dimensions univers Visite de L' ISS Les exoplanetes TELECHARGER Logiciels astronomie Cartes du ciel selon les saisons Applications Iphone Ipad Mobile Les PDF Utiliser son instrument Découvrir l'Univers VIDEOS Le soleil Les planètes Mercure Vénus La Terre & la Lune Mars Jupiter Saturne Neptune Uranus Voyage dans le systeme solaire systeme solaire dimension Météorites asteroides L' Univers Exoplanètes, la vie ailleurs Astrophysique BRICOLAGES ASTRO Bricolages à la pelle abris toit roulant Motoriser son crayford Refroidir son miroir Résistance chauffante Abri télescope DIVERS ASTRONOMIE Contact Moteur recherche astro Partenariat Pixmodels créations Agenda astro Petites annonces CONTACT ACTIVITES AMATEURS Portraits d' amateurs Images des amateurs Clubs et observatoires Carte des clubs et observatoires Aider la science Activité asteroides Suivi et images Cométes Chasser les comètes ciel profond Les planètes Radioastronomie Spectrométrie spectrographie Etoiles variables Etude du soleilPortail D'Astronomie
ASTROPLANETES
<= Pour trouver rapidement dans les 132 pages du site
IMAGES DE JUPITER PAR LES AMATEURS, TECHNIQUE, WEBCAM, TRAITEMENTS, PRISE DE VUES Tutorial planetes1- LES CONDITIONS INSTRUMENTALES et ATMOSPHERIQUE Une solution economique pour abriter le telescope pendant la mise en temperature => Mise en temperature du Telescope ainsi que les accessoires utilisés barlow , oculaires, webcam doivent etre à temperature ambiante, compter 1 h pour un tube <100, 2h pour un 200 tube ouvert, 3 h pour un 200 tube fermé, 3h pour un 300 tube ouvert, 4 h pour un tube fermé. Capteur et accessoires propres, le telescope doit etre parfaitement collimaté . Autres infos relatives à la collimation , et techniques diverses
Filtres LRGB Astronomik
Caméra couleur I-NOVA PLA-C 310Kp
Caméra N&B PLA-Mx 310Kp en complement d'une roue à filtres et un jeu de filtres LRVB Astronmik
Roue à filtres manuelle
Roue à filtres pilotée par la caméra I-Nova
Filtres LRGB Astronomik
Caméra couleur I-NOVA PLA-C 310Kp
Caméra N&B PLA-Mx 310Kp en complement d'une roue à filtres et un jeu de filtres LRVB Astronmik
Roue à filtres manuelle
Roue à filtres pilotée par la caméra I-Nova
De nouvelles caméras destinées à l'Astronomie planétaire et particulièrement sensibles à prix abordables viennent de voir le jour : Ces nouvelles cameras sont bien plus performantes que les webcams et vous permettent de réaliser des images d'une grande finesse Un échantillonnage 8 ou 12bits (généralement 8 bits sur la plupart des webcams et autres caméras planétaires concurrentes) Une vitesse de capture sans compression jusqu'à 100 images / seconde sur certains modèles (avec ROI) Des fonctions avancées telles que le binning 2x2 et le fenêtrage (ROI) Un port autoguidage ST4 pour autoguidage , un filetage type "C" , support au pas "Kodak" pour la photo en parallèle, une liaison USB2.0 Des temps de pose de 1/10000s à plusieurs minutes, suite logicielle et des pilotes de qualité compatible Windows XP,Vista,7 (32 et 64bits) Livrées avec : Un adaptateur C mâle vers coulant 31,75mm. Une caméra iNova avec caractéristiques selon modèle (voir tableau ci-dessous) équipée d'un filtre anti-infrarouge un câble USB2.0 pour connexion PC. Un CD-Rom d'installation contenant tous les pilotes et logiciels ainsi qu'une documentation importante Un câble autoguidage type ST4 de 2m , le pack logiciel est complet, intégrant l'application PLxCapture et l'utilitaire de conversion de formats (image et vidéo). Un plugin ASCOM est fourni pour l'utilisation des caméras avec les logiciels tiers tels que PHDGuiding, AstroArt, etc.
3- CHOIX DU F/D , COMMENT CALCULER SA FOCALE Determiner le F/D par la formule : F/D= 2T/A avec T la taille des pixels en microns (5,6µ pour une SPC900NC) et A la longueur d'ondes en microns 0,6µ pour le visible Theoriquement pour une vesta ou SPC le F/D optimal se situe entre 18.7 et 22.4 , mais il est possible selon la qualité du ciel de : -quand la turbu est moyenne images decentes F/D 25 max barlow x2 televue + filtre IRCut + webcam => F/D = 20 -quand la turbu est faible images bonnes F/D 25 à 35 max Pour un 203 : barlow x3 televue + filtre IRCut + webcam => F/D = 30 , barlow x2 televue + filtre IRCut + webcam => F/D = 20 d'autres montages sont possibles, webcam derriere un oculaire , tube allonge , pour calculer sa focale selon son montage sur ce site 4- DUREE D'ACQUISITION : elle ne doit pas depasser un certain temps compte tenu de la vitesse de rotation de la planète Pour un 115 mm => Pouvoir separateur : 1.04" , durée d'acquisition max : 130s , deplacement apparent d'un detail 0,52" Pour un 150 mm => Pouvoir separateur : 0.80" , durée d'acquisition max : 100s , deplacement apparent d'un detail 0,40" Pour un 200 mm => Pouvoir separateur : 0.60" , durée d'acquisition max : 075s , deplacement apparent d'un detail 0,30" Pour un 300 mm => Pouvoir separateur : 0.40" , durée d'acquisition max : 050s , deplacement apparent d'un detail 0,20" Pour un 115 mm => Pouvoir separateur : 0.30" , durée d'acquisition max : 038s , deplacement apparent d'un detail 0,15" Durée valable dans des conditions exceptionnelles turbulence très faible ces valeurs pourront etre multipliées par 2 dans des conditions standards Le traitement de vos images peut etre réalisé a l'aide des logiciels IRIS ou REGISTAX , vous trouverez un tutorial planetaire ou IRIS et REGISTAX Vous pouvez proposer vos images, si elles sont de bonne qualité , aux scientifiques qui étudient l'atmosphere jovienne Pour finir quelques images réalisées par des astronomes amateurs : vous pouvez laisser ici vos commentaires =>>>>
2- PREPARER SA SEANCE D'OBSERVATION : Regarder le seeing (possibilité d'enregister sa ville ), Attention il y a un bug dans le programme Météoblue, la ville doit apparaitre sur la carte, representée par un point rouge sur la carte, sinon recommencer. Vous obtenez ceci : il faut que les 3 premieres lignes soient bleues ( 0 sans nuages) high = haut , mid=milieu, low=bas les 2 lignes seeing index 1 et index 2 soient a 5 toutse verte . et le seeing arcsecond au plus bas. Preferer le matin moins de turbulences Pour le 19 Juin 2009 00 TU c 'est top ! cela reste des estimations mais cela permet de choisir vos soirées !! a completer par les previsions meteo
TUTORIAL POUR L'OBSERVATION DE JUPITER PAR LES ASTRONOMES AMATEURS DE L'HEMISPHERE NORD A LA WEBCAM ASTRO, TUTO, TUTORIAUX IRIS, REGISTAX L'observation de la planète Jupiter est une des activités les plus passionantes pour un astronome amateur. Les mouvements de son atmosphere en perpetuel changement , sa vitesse de rotation très rapide, la danse de ces satellites, occultations, ombres projetée permettent à l'observateur amateur d' en suivre les évolutions en temps réel . Un telescope ou une lunette de petit diametre permettent d'identifier les bandes equatoriales , la grande tache rouge, et les satellites.Avec un telescope de plus grande ouverture (200 mm) , il est possible d'obtenir des images plus detaillées de la planète et de participer à l'étude de son atmosphère Nous allons voir quelles sont les conditions et les techniques pour obtenir des images detaillées de la planète Jupiter à l'aide d'un telescope
