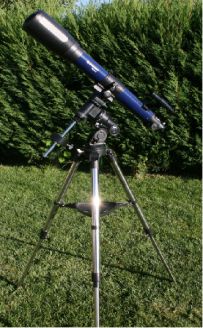

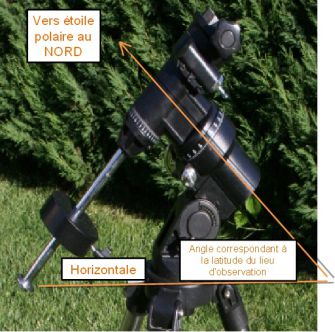

RECEPTION Vérifiez l’état et le contenu de votre livraison. Ouvrir les emballages en présence du livreur et faire constater l’état de détériorations le cas échéant. Emettre des réserves si vous avez un doute sur le bon de livraison. Cette précaution sera nécessaire pour faire valoir vos droits en cas de litige par la suite Lire intégralement la notice de montage avant l’assemblage, prenez votre temps, étudiez les différents réglages. Faite l’inventaire complet de toutes les pièces. INSTALLATION DU TREPIED Commencer par le montage du trépied, ouvrir le trépied. Ajuster la hauteur les tubes en vérifiant l’horizontalité à l’aide d’un niveau à bulle intégré ou non. Bien serrer (sans exagération) les vis de serrage du trépied. Repérer l’axe NORD-SUD à l’aide d’une boussole, Orientation des pieds positionner un des 3 pieds en direction du SUD pour vous laissez une zone libre et éviter ainsi d’ heurter le trépied lors de vos observations. L’ axe Nord / Sud passe par le pied orienté au sud et par le milieu du segment formé par les 2 autres pieds.. MOUVEMENT DE LA TERRE ET SYSTEME DE COORDONNEES MONTURE EQUATORIALE Le mouvement diurne : Si vous réaliser une photographie longue pose des étoiles vous obtenez un filet d’étoiles. Cela signifie qu’en réalité vous avez figé sur l’image le mouvement de la terre pendant le temps de votre pose. Elle tourne en effet sur elle-même en 24 heures. Les astronomes ont défini dans le ciel un système de repérage analogue au système terrestre (longitude, latitude, méridien initial qui passe par Greenwich). Dans le ciel le méridien passe par le point vernal, intersection théorique de l’équateur céleste et l’écliptique (trajectoire apparente du soleil). L’ascension droite (similaire à la longitude sur terre) est exprimée en heures (h), minutes (m) et secondes (s) un tour correspondant à une rotation complète soir 24 heures, l’origine se situe au point vénal qui est l’ intersection entre l’équateur céleste et l’écliptique (trajectoire du soleil durant l’année) La déclinaison (similaire à la latitude sur terre) est exprimée en degrés d’arc (°), minutes (‘) et secondes (‘’), elle est positive au Nord de l’Equateur céleste et Négative au Sud Il existe 2 cercles gradués sur votre monture, le cercle de l’ascension droite, nommé également axe polaire (pour le mouvement horaire Est/ Ouest) et le cercle de déclinaison (pour le mouvement Nord/Sud) PRINCIPE DE LA MONTURE EQUATORIALE L’objectif est de compenser ce mouvement afin d’obtenir une image fixe. C’est le rôle de la monture équatoriale (motorisée par un motoréducteur de 12 v et équipée d’une raquette de commande pour en contrôler les déplacements) qui est un mécanisme pivotant servant à compenser le mouvement de la Terre. Elle bloque un objet du ciel artificiellement permettant l’observation ou la photographie longue pose. Il convient à ce stade de régler votre monture selon la latitude de votre lieu d’observation afin d’orienter l’axe parallèlement à l’axe de la Terre. (Voir GoogleEarth par exemple pour connaitre votre latitude d’observation) Maintenir la monture tout en serrant la ou les vis de fixations assemblées monture de trépied Notez que la monture peut pivoter à 360 ° INSTALLATION DU TUBE OU DE LA LUNETTE Selon votre instrument, montez la lunette dans les colliers de fixations et serrer les vis. Pensez à positionner correctement votre tube de façon a bien équilibrer le tube (a repositionner par la suite lors du montage des autres accessoires, tel oculaire, Barlow, Appareil photo … Pour les montures équatoriales de type à fourche le tube est solidaire de la monture, pour l’installation vissé l’écrou papillon le plus haut de 4 ou 5 filets et poser l’ensemble sur la table équatoriale, et centrer l’ensemble tube monture en face des 2 derniers trous et visser les 2 dernières vis à fond. REGLAGE DU CHERCHEUR Le chercheur est une mini lunette à faible grossissement et à grand champ. Il est donc plus facile de repérer les objets célestes. L’axe optique du chercheur et l’axe de la lunette ou du télescope doit être parfaitement parallèle pour faciliter le pointage. Pour réaliser ce réglage, pointer avec un oculaire faible votre instrument, vers un objet terrestre lointain un clocher, une antenne de télévision, un pylône par exemples. (Moteur à l’arrêt) faire la mise au point. En jouant sur les 3 vis du chercheur amener la pointe du clocher à la croisée des fils du réticule. Vérifiez que l’instrument est toujours bien centré. Bloquez le chercheur avec les vis de réglage, opérez toujours en jouant sur deux des 3 vis de réglages, vissez l’une pendant que vous desserrer l’autre. Pour plus de précision, recommencer l’opération à l’aide d’un oculaire plus fort. Attention la lunette le télescope et le chercheur renverse les images inversion Nord/Sud et Est /Ouest ce n’est pas le cas pour les jumelles ORIENTATION DE LA MONTURE VERS LE NORD CELESTE Localisation Etoile polaire Reportez 5 fois la distance entre les 2 dernières étoiles de la « Casserole » , pointer cette étoile avec le chercheur elle doit etre au centre de l'instrument, faire la mise au point à l'aide de la crémaillère. Placer la monture sur le zero de l'ascension droite , faire tourner la monture sur le trepied monture sur le zero du cercle d'ascension droite pour centrer l'étoile . Cet alignement permet une observation visuel ,il faudra proceder à un alignement plus fin pour pratiquer l'astrophotogaphie
En version PDFCommencez par vous familiarisez avec les mouvement de votre monture , faites tourner les différents axes Attention à ne pas bouger le trépied , et la base de la monture qui doivent rester immobiles. Alignez le tube en le pointant tel un fusil en essayant de viser la Lune, cible de choix pour le débutant . Visez, ensuite avec le chercheur , amenez l’astre à la croisée du réticule . Utilisez l’oculaire de plus grande focale. Vous allez vous apercevoir que selon l’oculaire utilisé la Lune sort plus ou moins rapidement de votre champ . En effet plus vous grossissez , plus la rotation de la terre est amplifiée. Ensuite mettre en route le moteur de suivi automatique, sinon corriger la rotation terrestre à l’aide du flexible de suivi de l’ axe ascension droite. Autres cibles pour vos futures observations : les planètes ci-dessous installation mise en station télescope en vidéos
Tutoriel pour débutant en astronomie, comment utiliser son telescope, monter sa lunette ou son telescope, notions de bases en astronomie, mise en station simplifiée disponible egalement en version PDF en téléchargement gratuit , toutes les informations, aide pour bien comprendre le fonctionnement de votre lunette ou telescope Vos commentaires sur ce tuto sont les bienvenus , pour amélioration au service de tous les débutants en astronomie, Monter sa lunette, Mise en station d‘une monture équatoriale, premiéres observations , conseils
