COMMENT MODIFIER SA CAMERA MEADE DSI POUR LA REFROIDIR GRACE A UN MODULE PELTIERPourquoi refroidir une Caméra CDD ici une caméra MEADE DSI PRO II ? Dans tous les CCD, le bruit (électrons parasites) augmente très fortement avec la température : il double tous les 6 à 8 °C. C'est pourquoi on doit refroidir les CCD pour l'astrophotographie utilisant de très longs temps de pose. Dans les photoscopes le temps d'exposition utilisable à température ambiante est de l'ordre de la minute, un photosite se remplissant par le jeu des diverses fuites en 5 à 10 minutes. Pour en savoir plus sur les capteurs CDD voir la page Wikipédia qui détaille le fonctionnement d'un capteur CDD Donc pour réduire le bruit une seule solution refroidir la camèra . Je disposais depuis quelques temps d'un module peltier pour processeur informatique. j'ai donc décidé de l'adapter à ma caméra Meade DSI Pro II.

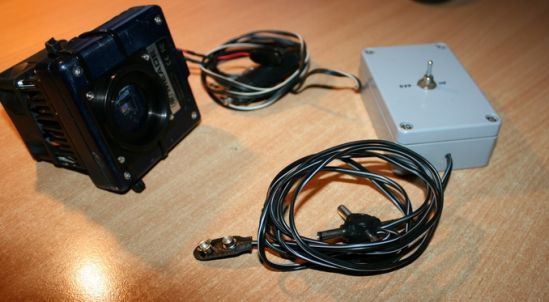

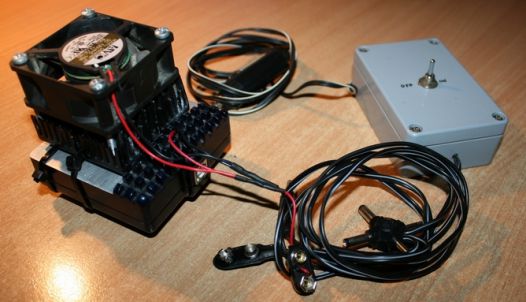

De la pate thermique a été placée entre la surface en cuivre du module peltier et la surface arrière en aluminiun de la DSI , le module peltier est assemblé à l'aide de 2 TRAP plastique assurant un excellent maintien de l' ensemble. A noter que le porte règlette filtres coloré a été enlevé et remplacer par un adaptateur C acheter chez Scopestuff . Le boitier elec ne contient qu'un interrupteur marche / Arret Un sachet de Dessicant a été placé dans la caméra

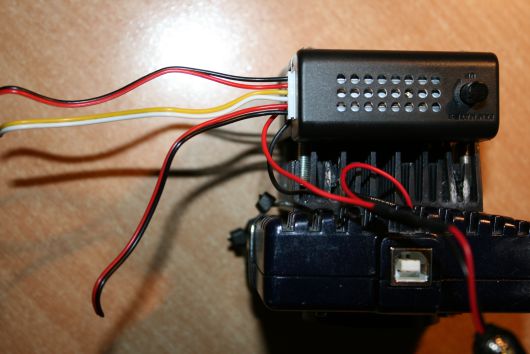

Après un essai , j'ai trouvé que le ventilateur tournait trop vite et générait des vibrations et du bruit. J'ai donc acheté un variateur pour ventilateur qui permet de limiter ces inconvénients par un simple règlage du potentiomètre L'alimentation générale est assurée par un transformateur 220v 12 V 5A

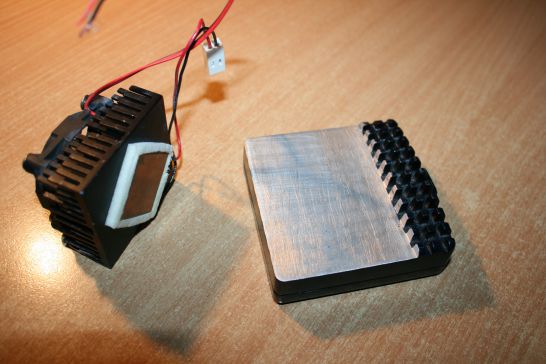

Un module peltier utilisé habituellement pour refroidir les processeur des ordinateur , un ventilateur pour ordinateur L'arrière de la DSI-PRO II à été ici limé pour obtenir une surface plane Il y a un doigt caloriporteur à l'interieur de la caméra au plus proche du capteur

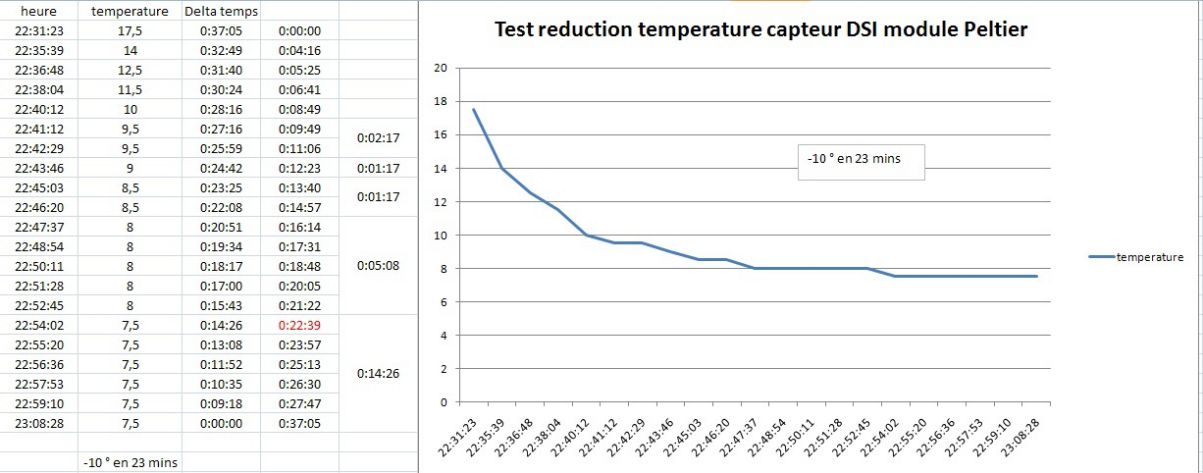

Essais réalisés à une température extérieure de 18 ° C , test réalisé sur une durée de 37 mins et 05 s La valeur de la température à été relevé dans les infos contenus du fichier fit , Gain de 10° C Celsius après environ 23 mins de fonctionnement. D'autres tests seront réalisés à différentes températures et durées lors de prochaines poses astrophotographiques. Autres amélioration , collage d'une mouse isolante sur l'arrière de la DSI , Pour toute info ou conseil vous pouvez laisser votre commentaire ici

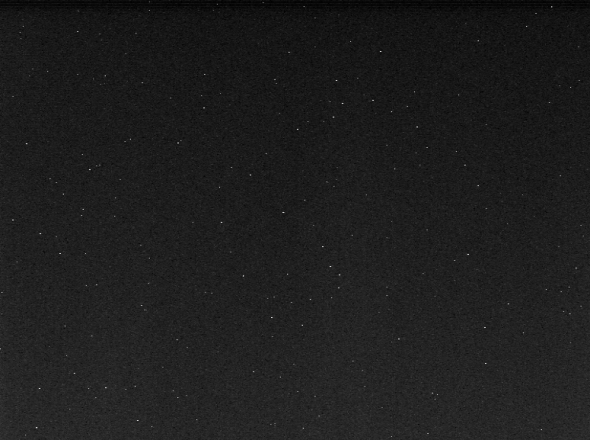

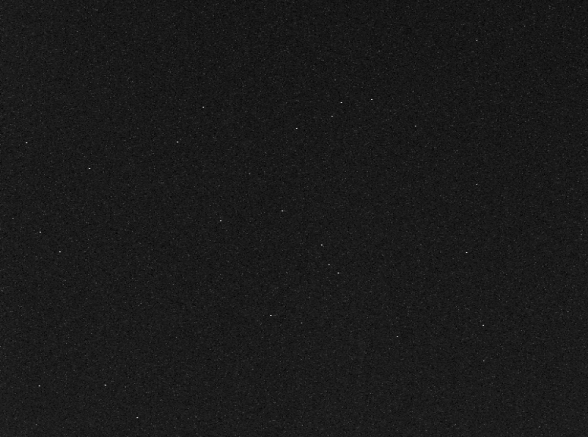

2 darks réalisés avec la DSI à gauche à 17.5°c à droite à 7,5°C , temps de pose 10s gain 63 offset 110 , on observe une réduction significative des pixels chauds (point blancs) , le bias n'a pas été retiré
