>COMMENT REGLER UN VISEUR POLAIRE
Avant d'installer le viseur polaire dans la monture , de jour, vérifier qu'il soit bien règlé c'est à dire que le centre optique du viseur coëncide avec la croix du visuel.
Mettre le viseur poalire dans la monture sans poids ni télescope, viser un point haut (clocher poteau, etc...).
Placer l'axe DEC pour bien dégager le viseur.
Mettre en place éventuellement le système d 'éclairage polaire
Bloquer l'axe horaire sur 0h, sur la graduation autour du viseur , placer la longitude sur 0°, la date sur 0 (échelle de 0 à 12).
Avec les 3 vis autour du viseur placer le petit cercle du réticule en bas et la croix centrale du réticule doit être sur l'objet visé.
Tourner la monture autour de l'axe AD (par pas de 120°), la croix du viseur doit rester sur le point visé, sinon ajuster avec les 3 vis. Faire un tour complet à la monture 3 fois 120° (autour de l'axe AD) . La croix doit etre toujours sur le même point
sinon recommencer , ce règlage est définitif. Puis Mettre ensuite la monture en station
De nuit , la polaire doit se situer dans le viseur sinon ajuster la mise en station (positionnement des pieds ou réglage en latitude)
Faire coïncider la date et l'heure (TU) en faisant tourner la monture autour de l'axe AD
la graduation correspondant à la date doit être en face de celle correpondant à l'heure (TU).
Regarder dans le viseur, placer la polaire dans le petit cercle , (utiliser le système d 'éclairage polaire )
Pour règler la hauteur de la polaire , agir sur les vis de règlage de la latitude (attention inversé !)
Pour règler la position droite gauche agir sur les vis règlages fin de la mise au plan méridien de la monture (attention mouvement inversé).
Desserrer d' 1/4 de tour la vis qui fixe la monture sur le pied. Quand la polaire est dans le petit rond c'est parfait
Votre monture est alignée !!
L' excellent site webastro vous propose un tutorial en images , cliquer sur l'image vous serrez rediriger vers celui-ci
Des tuto vidéos you tube pour le reglage du viseur polaire

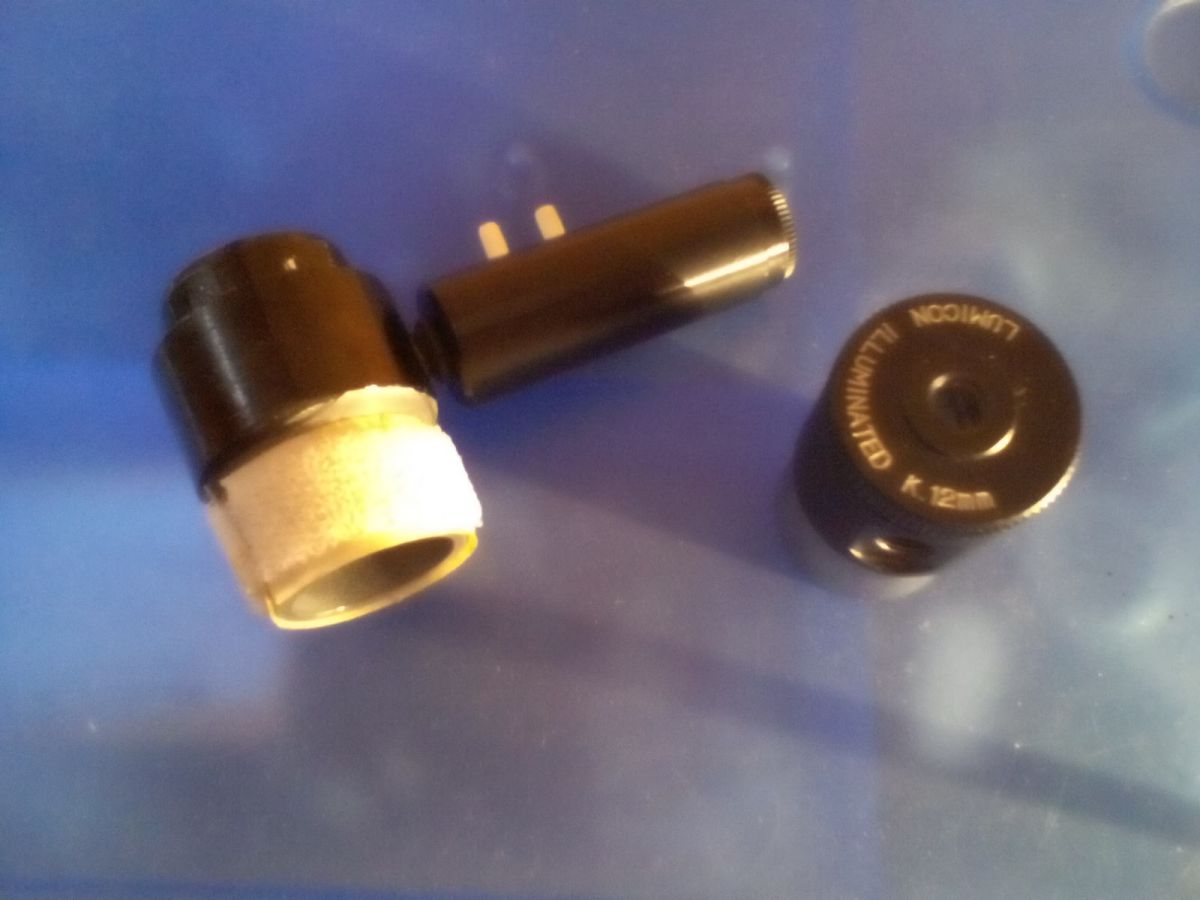

La fabrication de cet accessoire est très simple , il suffit de coller un velcro femelle sur le raccord PN16 , sur embase afin d' assurer le maitin du raccord dnas l'orifice du viseur. percer un trou au diametre pour visser dans le plastique le système d' éclairage de votre oculaire de centrage rétroéclairé . C'est très simple , pas cher et éfficace
TS Optics Viseur polaire pour Advanced/EQ-5/CGEM
Orion Chercheur polaire à visser
Vixen Viseur polaire Polarie
Celestron Viseur polaire pour CG-4 (Omni)
Skywatcher HM5 Polsucher pour EQ - 3
>ECLAIRAGE POUR VISEUR POLAIRE ICI CG5 ou EQ5, EQ6
Les fabricants de viseurs polaires Celestron , Skywatcher, Vixen, Orion, Telescope service n' ont pas prévu d' éclairage du viseur polaire ce qui rend difficile le pointage et le réglage de celui-ci. Nous vous proposons un montage simple permettant de réaliser cette fonction . Acheter un Raccord PVC PN16 et adapter le a votre monture

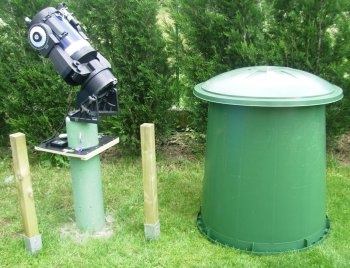

> ABRIS POUR TELESCOPE
Si comme moi vous trouver rebarbatif de monter , de demonter, refaire la mise en station, reglage de l'instrument, mise en temperature , ..

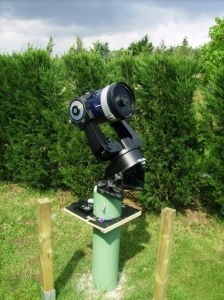

Cet abri de conception simple et peu onereuse ( 65€) vous permet de laisser votre instrument
en place , le telescope reste a l' abri .
2 cables antivols ainsi que 1 capteurs d'alerte garantissent la protection contre le vol
le Telescope est néanmoins démonté pendant les périodes
fortement pluvieuses ou hivernales
Materiel necessaire :
3 Poteaux carrés exterieurs autoclavés 70x70 Long 700
3 Embase acier galvanisés
1 Récupérateur d'eau de pluie 500 L
3 ecrous M8
1 Boulon inox M8 long 100
1 Rondelle inox
le trepied habituel de l'instrument peu remplacé le pied en beton
>MOTORISATION D ' UN CRAYFORD
Le crayford motorisé est un CRAYFORD KEPLER acheté 120 € , avec microfocus /10
Réalisé a partir d' éléments de récupération :
Une plaque aluminium ep 2 120x60 mm
Un moteur de récupération avec poulie crantée et sa courroie récupérée sur une vieille imprimante HS ou moteur JMI utilisé pour la MAP des SCT sur la molette Alu
4 vis CHC M3 X16 + 4 petites entretoises plastique pour réalisation des colliers enfants
